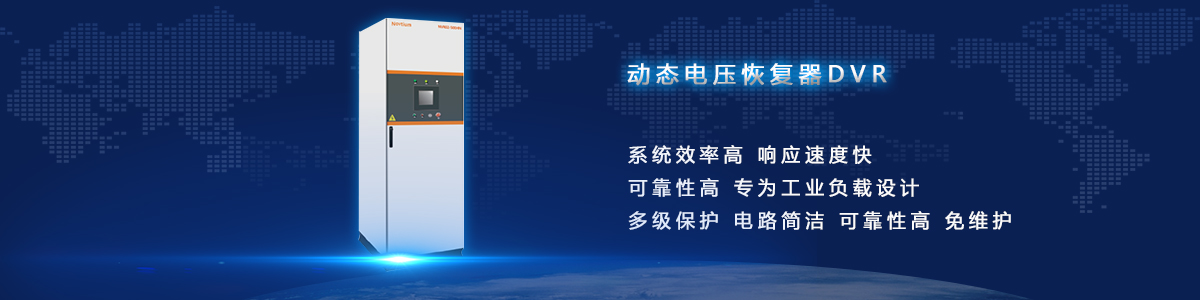

动态电压恢复器DVR

动态电压恢复器DVR

产品描述

技术参数

动态电压恢复器(NVR)

    Novtium NVR采用电力电子技术,当系统电压突然暂降时,NVR能够实现对电压的快速调节,同时消除电压三相不平衡,且具有调节电压偏差,保证输出电压无缝连接达到额定值,保护负载正常运行。

Ø特点
    ﹒可靠性高,专为工业负载设计
    多级保护,电路简洁,可靠性高,免维护。
    ﹒系统效率高,响应速度快
    效率高达99.2%;保护切换时间不大于2.2ms;单相、两相、三相跌落至0%均可治理。
   ﹒优越的整流器性能 ,无谐波注入
    采用第四代绝缘栅双极型晶体管(IGBT)功率器件和多重保护技术保证设备的绝对可靠,先进的IGBT绿色整流技术,无谐波注入污染,提高电能利用率。
    ﹒基于DSP的全数字控制技术 ,可靠性高
    采用32位最先进DSP(数字信号处理器),使NVR可由先进的柔性的逻辑算法实现极高的性能和可靠性。
   ﹒先进的并联扩容功能 ,模块化设计
    并联扩容功能在增加NVR系统容量的同时互为冗余备份,更进一步提高了电源的可靠性。
   ﹒配置图形TFT真彩显示器的多功能面板
    NVR的多功能面板配有8吋图形TFT显示器。通过图形显示和界面友好的菜单操作系统,用户容易浏览输入、输出、负载和运行参数。
    ﹒完全免维护,运行成本低
    储能器件可靠性高,无易损件,自耗极小,设计寿命20年。
    ﹒无需冷却设备
    自耗仅为0.8%,无需冷却强迫散热系统。
    ﹒紧凑的结构设计,占地面积小
    紧凑的结构设计极大的减小了对安装空间和地板承重的要求,使用户节省了空间和投资,占地面积是传统UPS的1/2~1/3。

ØNVR工作原理
    NVR串联在供电电源和受保护的负载之间,它会持续监测输入侧电源电压,一旦发现供电电压偏离额定电压水平,NVR会通过IGBT逆变器系统产生一个合适的补偿电压注入系统,保证输出侧(即负载侧)电压稳定,确保受保护的负载不受电压变化的影响。
    电网电压在限值内
     电网为负载供电(在线模式)时,逆变器休眠,但保持与电网电压同步,以便在电网扰动时立即动作。




发生电压暂降
当电网出现扰动瞬间,双反接晶闸管快速关断,从而与电网隔离,由逆变器向负载供电。





电压重新稳定
NVR双反接晶闸管导通,逆变电路关闭,负载将再次由电网供电,整流电路重新对储能电容充电。




故障安全旁路工作
NVR故障或维护的情况下,负载电流将自动转移到故障安全旁路。即电流将通过并联于双反接晶闸管的接触器或旁路开关,直接向负载供电。


故障安全旁路工作
NVR故障或维护的情况下,负载电流将自动转移到故障安全旁路。即电流将通过并联于双反接晶闸管的接触器或旁路开关,直接向负载供电。







ØNVR产品对比

    与同类电压暂降保护产品对比

产品

剩余电压

保护时间

效率

保养量

服务

最大容量

新能动力

NVR

0%

400ms
或更长

99.2%

很少

售后支持

能力强

4MVA

某品牌

动态电压调节器

>60%

2~20s

98~99%

很少

国内代理

1.6MVA

某品牌

动态电压恢复器

0%

50ms

98~99%

很少

国内代理

0.6MV



与同类电压暂降保护产品对比

产品

切换时间

使用工况要求

用途

能耗

维护费用

安全可靠性

安装维护

新能动力

NVR

2.2ms

适用于

各种负载

模块化设计,

安装简便免维护

快速切换开关

20-300ms

独立双回路

不适用于

敏感负载

安装条件苛刻

在线式

UPS

0

适合用于

断电保护

定期维护、

频繁更换电池

延迟脱扣断路器

无保护

断路器保护

型负载

不能用于

敏感负载

非标准化,

需视工况定制




规格

NVR02-30

NVR02-50

NVR02-75

NVR02-100

NVR02-150

NVR02-300

NVR02-500

NVR02-750

NVR02-1000

NVR02-1600

额定容量(S)/kVA

30

50

75

100

150

300

500

750

1000

1600

额定电压(Un)/VAC

208±15%

电流(In)/A

83

139

208

278

416

833

1388

2082

2776

4441

主机+旁路尺寸

宽800、1400、2000、2800、3400、5200;深800、1000;高2200 (单位:mm)

储能尺寸(W*D*H)/mm

600*800*2200

1000*1000*2200

1600*1000*2200

最小剩余电压
(U min

0%

持续时间(Tr

0.4~30s,其它可定制

对连续暂降的保护

可以

工作温度(TC

-25~+45℃(40℃以上,每上升1℃,降额2%)

运行湿度(RH

<95%,无凝露

工作海拔(H)

0~3000m(>2000m,每上升100m,降额1%)

防护等级(IP

IP21,其他防护等级可选

IEC污染等级

2

噪音(NI

<65dB

显示

8 吋图形 TFT 真彩显示器

智能通讯

Modbus/TCP,网口/485/GPRS

电网输入

储能装置

工作频率

50/60Hz±10%

储能部件

超级电容/电解电容

过压级别

III

过载能力

200%

效率

99.20%

工作温度(T C )

-25~45℃

过载和短路保护

断路器

设计寿命

>20 年(25℃)

过载能力

150%,维持 60s;
500%,维持 1s;
2000%,维持 200ms

充电循环寿命

>1000000(超级电容)

再充电时间

<45s(超级电容)

负载输出

故障安全旁路

额定视在功率(S

30~1600kVA

过载能力

500% 30s

所连负载的相移功率因数(PF

0.5 滞后到 0.9 超前

接触器合闸时

20ms

最大允许电机负载

NVR 额定容量的 50%;

断路器合闸时

80ms(可选)

超过 50%的应用,请联系新能动力

冷却方式

自然对流/强迫风冷

逆变器供电

事件记录

电压设定时间

1~5ms

测量方法

线电压

响应时间

<1ms

检测周期

50μs

冷却方式

自然对流/强迫风冷

事件日志时间的分辨率

10ms

输出频率

50/60Hz±1%

测量类型

根据 IEC61000-4-30 规定的半周期 RMS

过载能力

150%,持续 30s

机柜

电压畸变(THDu

线性负载条件下,THDu<2.5%

材料

电镀锌钢

电压不平衡(负序/正序)

100%非平衡负载情况下<3%

颜色

可选

保护电流

200%

打开方式

钥匙锁枢轴门

规格

NVR04-30

NVR04-50

NVR04-75

NVR04-100

NVR04-200

NVR04-300

NVR04-500

NVR04-750

NVR04-1000

NVR04-1500

NVR04-2000

NVR04-3000

额定容量(S)/kVA

30

50

75

100

150

300

500

750

1000

1500

2000

3000

额定电压(Un)/VAC

400±15%

电流(In)/A

43

72

108

144

288

432

720

1080

1440

2160

2800

4330

主机+旁路尺寸(W*D*H)/mm

800*800*2200

1400*800*2200

2000*800*2200

2800*1000*2200

3400*1000*2200

5200*1000*2200

储能尺寸(W*D*H)/mm
常规时间1s

600*800*2200

1000*800*2200

1600*1000*2299

2000*1000*2200

2600*1000*2200

最小剩余电压(Umin

0%

持续时间(Tr

0.4~30s,其它可定制

对连续暂降的保护

可以

工作温度(TC

-25~+45℃(40℃以上,每上升1℃,降额2%)

运行湿度(RH

<95%,无凝露

工作海拔(H)

0~3000m(>2000m,每上升100m,降额1%)

防护等级(IP

IP21,其他防护等级可选

IEC污染等级

2

噪音(NI

<65dB

显示

8 吋图形 TFT 真彩显示器

智能通讯

Modbus/TCP,网口/485/GPRS

电网输入

储能装置

工作频率

50/60Hz±10%

储能部件

超级电容/电解电容

过压级别

III

过载能力

200%

效率

99.20%

工作温度(TC )

-25~45℃

过载和短路保护

断路器

设计寿命

>20 年(25℃)

过载能力

150%,维持 60s;
500%,维持 1s;
2000%,维持 200ms

充电循环寿命

>1000000(超级电容)

再充电时间

<45s(超级电容)

负载输出

故障安全旁路

额定视在功率(S

30~3000kVA

过载能力

500% 30s

所连负载的相移功率因数(PF

0.5 滞后到 0.9 超前

接触器合闸时

20ms

最大允许电机负载

NVR 额定容量的 50%;

断路器合闸时

80ms(可选)

超过 50%的应用,请联系新能动力

冷却方式

自然对流/强迫风冷

逆变器供电

事件记录

电压设定时间

1~5ms

测量方法

线电压

响应时间

<1ms

检测周期

50μs

冷却方式

自然对流/强迫风冷

事件日志时间的分辨率

10ms

输出频率

50/60Hz±1%

测量类型

根据 IEC61000-4-30 规定的半周期 RMS

过载能力

150%,持续 30s

机柜

电压畸变(THDu

线性负载条件下,THDu<2.5%

材料

电镀锌钢

电压不平衡(负序/正序)

100%非平衡负载情况下<3%

颜色

可选

保护电流

200%

打开方式

钥匙锁枢轴门

规格

NVR07-300

NVR07-500

NVR07-750

NVR07-1000

NVR07-1250

NVR07-1500

NVR07-2000

NVR07-3000

额定容量(S)/kVA

300

500

750

1000

1250

1500

2000

3000

额定电压(Un)/VAC

690±15%

电流(In)/A

251

418

628

837

1046

1255

1674

2510

主机+旁路尺寸(W*D*H)/mm

800*800*2200

1400*800*2200

2000*800*2200

3000*1000*2200

3800*1000*2200

储能尺寸(W*D*H)/mm
常规时间1s

600*800*2200

1000*800*2200

1600*1000*2200

2000*1000*2200

2600*1000*2200

最小剩余电压(U min

0%

持续时间(T r

0.4~30s,其它可定制

对连续暂降的保护

可以

工作温度(T C

-25~+45℃(40℃以上,每上升1℃,降额2%)

运行湿度(RH

<95%,无凝露

工作海拔(H)

0~3000m(>2000m,每上升100m,降额1%)

防护等级(IP

IP21,其他防护等级可选

IEC污染等级

2

噪音(NI

<65dB

显示

8 吋图形 TFT 真彩显示器

智能通讯

Modbus/TCP,网口/485/GPRS

电网输入

储能装置

工作频率

50/60Hz±10%

储能部件

超级电容/电解电容

过压级别

III

过载能力

200%

效率

99.20%

工作温度(TC )

-25~45℃

过载和短路保护

断路器

设计寿命

>20 年(25℃)

过载能力

150%,维持 60s;
500%,维持 1s;
2000%,维持 200ms

充电循环寿命

>1000000(超级电容)

再充电时间

<45s(超级电容)

负载输出

故障安全旁路

额定视在功率(S

300~3000kVA

过载能力

500% 30s

所连负载的相移功率因数(PF

0.5 滞后到 0.9 超前

接触器合闸时

20ms

最大允许电机负载

NVR 额定容量的 50%;

断路器合闸时

80ms(可选)

超过 50%的应用,请联系新能动力

冷却方式

自然对流/强迫风冷

逆变器供电

事件记录

电压设定时间

1~5ms

测量方法

线电压

响应时间

<1ms

检测周期

50μs

冷却方式

自然对流/强迫风冷

事件日志时间的分辨率

10ms

输出频率

50/60Hz±1%

测量类型

根据 IEC61000-4-30 规定的半周期 RMS

过载能力

150%,持续 30s

机柜

电压畸变(THDu

线性负载条件下,THDu<2.5%

材料

电镀锌钢

电压不平衡(负序/正序)

100%非平衡负载情况下<3%

颜色

可选

保护电流

200%

打开方式

钥匙锁枢轴门

规格

NVR6-300

NVR6-500

NVR6-750

NVR6-1000

NVR6-1250

NVR6-1500

NVR6-2000

NVR6-3000

NVR6-5000

额定容量(S)/kVA

300

500

750

1000

1250

1500

2000

3000

5000

额定电压(Un)/VAC

6k±15%

电流(In)/A

29

48

72

96

120

144

192

288

480

主机+旁路尺寸/mm

4600*1200*2200

5200*1200*2200

5800*1200*2200

变压器尺寸/mm

800*1200*2200

1000*1200*2200

1200*1400*2200

储能尺寸(W*D*H)/mm
常规时间1s

600*800*2200

1000*800*2200

1600*800*2200

2000*800*2200

2600*800*2200

4600*800*2200

最小剩余电压(U min

0%

持续时间(T r

0.4~30s,其它可定制

对连续暂降的保护

可以

工作温度(T C

-25~+45℃(40℃以上,每上升1℃,降额2%)

运行湿度(RH

<95%,无凝露

工作海拔(H)

0~3000m(>2000m,每上升100m,降额1%)

防护等级(IP

IP21,其他防护等级可选

IEC污染等级

2

噪音(NI

<40dB

显示

8 吋图形 TFT 真彩显示器

智能通讯

Modbus/TCP,网口/485/GPRS

电网输入

储能装置

工作频率

50/60Hz±10%

储能部件

超级电容/电解电容

过压级别

III

过载能力

200%

效率

99.20%

工作温度(T C )

-25~45℃

过载和短路保护

断路器

设计寿命

>20 年(25℃)

过载能力

150%,维持 60s;
500%,维持 1s;
2000%,维持 200ms

充电循环寿命

>1000000(超级电容)

再充电时间

<45s(超级电容)

负载输出

故障安全旁路

额定视在功率(S

300~5000kVA

过载能力

500% 30s

所连负载的相移功率因数(PF

0.5 滞后到 0.9 超前

接触器合闸时

20ms

最大允许电机负载

NVR 额定容量的 50%;

断路器合闸时

80ms(可选)

超过 50%的应用,请联系新能动力

冷却方式

自然对流/强迫风冷

逆变器供电

事件记录

电压设定时间

1~5ms

测量方法

线电压

响应时间

<1ms

检测周期

50μs

冷却方式

自然对流/强迫风冷

事件日志时间的分辨率

10ms

输出频率

50/60Hz±1%

测量类型

根据 IEC61000-4-30 规定的半周期 RMS

过载能力

150%,持续 30s

机柜

电压畸变(THDu

线性负载条件下,THDu<2.5%

材料

电镀锌钢

电压不平衡(负序/正序)

100%非平衡负载情况下<3%

颜色

可选

保护电流

200%

打开方式

钥匙锁枢轴门

规格

NVR10-300

NVR10-500

NVR10-750

NVR10-1000

NVR10-1250

NVR10-1500

NVR10-2000

NVR10-3000

NVR10-5000

额定容量(S)/kVA

300

500

750

1000

1250

1500

2000

3000

5000

额定电压(Un)/VAC

10k±15%

电流(In)/A

17

29

43

57

71

86

114

171

285

主机+旁路尺寸/mm

4600*1200*2200

5200*1200*2200

5800*1200*2200

变压器尺寸/mm

800*1200*2200

1000*1200*2200

1200*1400*2200

储能尺寸(W*D*H)/mm
常规时间1s

600*800*2200

1000*800*2200

1600*800*2200

2000*800*2200

2600*800*2200

4600*800*2200

最小剩余电压(Umin

0%

持续时间(Tr

0.4~30s,其它可定制

对连续暂降的保护

可以

工作温度(TC

-25~+45℃(40℃以上,每上升1℃,降额2%)

运行湿度(RH

<95%,无凝露

工作海拔(H)

0~3000m(>2000m,每上升100m,降额1%)

防护等级(IP

IP21,其他防护等级可选

IEC污染等级

2

噪音(NI

<65dB

显示

8 吋图形 TFT 真彩显示器

智能通讯

Modbus/TCP,网口/485/GPRS

电网输入

储能装置

工作频率

50/60Hz±10%

储能部件

超级电容/电解电容

过压级别

III

过载能力

200%

效率

99.20%

工作温度(TC)

-25~45℃

过载和短路保护

断路器

设计寿命

>20 年(25℃)

过载能力

150%,维持 60s;
500%,维持 1s;
2000%,维持 200ms

充电循环寿命

>1000000(超级电容)

再充电时间

<45s(超级电容)

负载输出

故障安全旁路

额定视在功率(S

300~5000kVA

过载能力

500% 30s

所连负载的相移功率因数(PF

0.5 滞后到 0.9 超前

接触器合闸时

20ms

最大允许电机负载

NVR 额定容量的 50%;

断路器合闸时

80ms(可选)

超过 50%的应用,请联系新能动力

冷却方式

自然对流/强迫风冷

逆变器供电

事件记录

电压设定时间

1~5ms

测量方法

线电压

响应时间

<1ms

检测周期

50μs

冷却方式

自然对流/强迫风冷

事件日志时间的分辨率

10ms

输出频率

50/60Hz±1%

测量类型

根据 IEC61000-4-30 规定的半周期 RMS

过载能力

150%,持续 30s

机柜

电压畸变(THDu

线性负载条件下,THDu<2.5%

材料

电镀锌钢

电压不平衡(负序/正序)

100%非平衡负载情况下<3%

颜色

可选

保护电流

200%

打开方式

钥匙锁枢轴门
