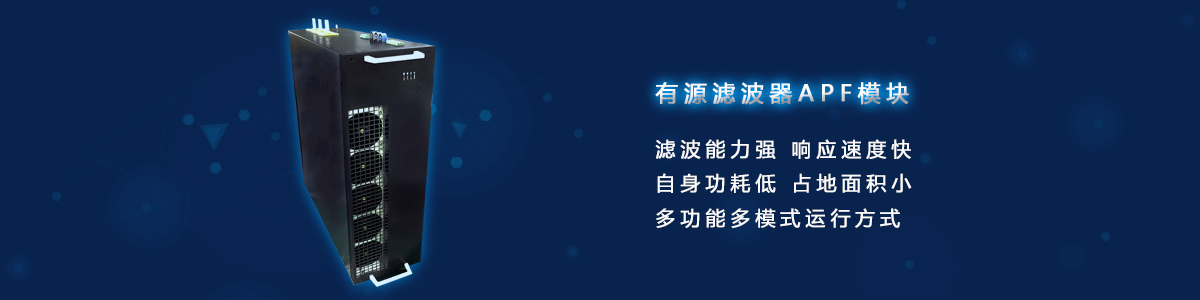

有源滤波器APF模块
产品描述
技术参数
APF模块产品介绍
新能动力有源电力滤波器APF具有响应速度快、滤波能力强、安装灵活、方便扩展的特点，可以满足不同用户
的需求。 新能动力APF采用模块化设计，提高了整机的可靠性，其调节速度快，运行范围宽，采用多重化、多电平等 PWM技术后大大减小了补偿点的载波频率谐波的含量。APF每个模块可单独或同时补偿无功、谐波。
APF模块的特点
APF模块与通道滤波技术比较
● APF模块，单台容量30~200A
● 接口简单，方便接线，易并联
● 抑制波动和闪变能力强，阻尼电网震荡
● 自身谐波低，多单元并联，纹波自消技术
● 可动态实时滤除2~50次谐波，有效滤除率可达95%
● 自身功耗低，占地面积小
● 独立风道防尘设计，免维护
● 多功能多模式运行方式
|
规格型号 |
NAPMG04 |
NAPMG04 |
NAPMG04 |
NAPMG04 |
NAPMG04 |
NAPMG04 |
NAPMG04 |
NAPMG04 |
NAPMG04 |
NAPMG04 |
|
额定电压/VAC |
400 |
|||||||||
|
输入线电压范围/VAC |
380±20% |
|||||||||
|
工作频率/Hz |
50/60±10% |
|||||||||
|
额定电流/A |
30 |
40 |
50 |
60 |
75 |
100 |
125 |
150 |
175 |
200 |
|
外形尺寸(W*D*H) |
128*410*517 |
185*540*592 |
185*560*668 |
|||||||
|
线制 |
三相三线/三相四线 |
|||||||||
|
工作环境温度 |
-30~+45℃（40℃以上需要降额使用） |
|||||||||
|
运行环境湿度 |
<95％ |
|||||||||
|
冷却方式 |
强迫风冷 |
|||||||||
|
防护等级 |
IP20 |
|||||||||
|
工作海拔 |
0~3000m（＞2000m，需降容使用），（高原型0~5000m） |
|||||||||
|
无功调节范围 |
从额定容性无功到额定感性无功连续可调 |
|||||||||
|
谐波 |
满足《电能质量公共电网谐波》GB/T 14549-1993 |
|||||||||
|
响应时间 |
≤10ms |
|||||||||
|
智能通讯 |
Modbus、蓝牙（其他通讯方式可选配） |
|||||||||
|
可靠性及寿命 |
设计寿命20年 |
|||||||||
|
可滤除谐波次数 |
2~50次 |
|||||||||
|
谐波补偿率 |
＞95% |
|||||||||
|
允许电压骤升 |
1.1 |
|||||||||
|
允许电压骤降 |
0.5 |
|||||||||
|
允许电压闪变宽度 |
2s |
|||||||||
|
电磁兼容 |
符合GB 7251-2005(GB/T 7261-2000) |
|||||||||
|
规格型号 |
NAPMG07-50 |
NAPMG07-75 |
NAPMG07-100 |
NAPMG07-125 |
NAPMG07-150 |
NAPMG07-175 |
|
额定电压/VAC |
690 |
|||||
|
输入线电压范围/VAC |
660±20% |
|||||
|
工作频率/Hz |
50/60±10% |
|||||
|
额定电流/A |
50 |
75 |
100 |
125 |
150 |
175 |
|
外形尺寸(W*D*H) |
198*570*672 |
|||||
|
线制 |
三相三线 |
|||||
|
工作环境温度 |
-30~+45℃（40℃以上需要降额使用） |
|||||
|
运行环境湿度 |
<95％，无凝露 |
|||||
|
冷却方式 |
强迫风冷 |
|||||
|
防护等级 |
IP20 |
|||||
|
工作海拔 |
0~3000m（＞2000m，需降容使用），（高原型0~5000m） |
|||||
|
无功调节范围 |
从额定容性无功到额定感性无功连续可调 |
|||||
|
谐波 |
满足《电能质量公共电网谐波》GB/T 14549-1993 |
|||||
|
响应时间 |
≤10ms |
|||||
|
智能通讯 |
Modbus、蓝牙（其他通讯方式可选配） |
|||||
|
可靠性及寿命 |
设计寿命20年 |
|||||
|
可滤除谐波次数 |
2~50次 |
|||||
|
谐波补偿率 |
＞95% |
|||||
|
允许电压骤升 |
1.1 |
|||||
|
允许电压骤降 |
0.5 |
|||||
|
允许电压闪变宽度 |
2s |
|||||
|
电磁兼容 |
符合GB 7251-2005(GB/T 7261-2000) |
|||||
