配网供电质量优化器ESC
产品描述
技术参数

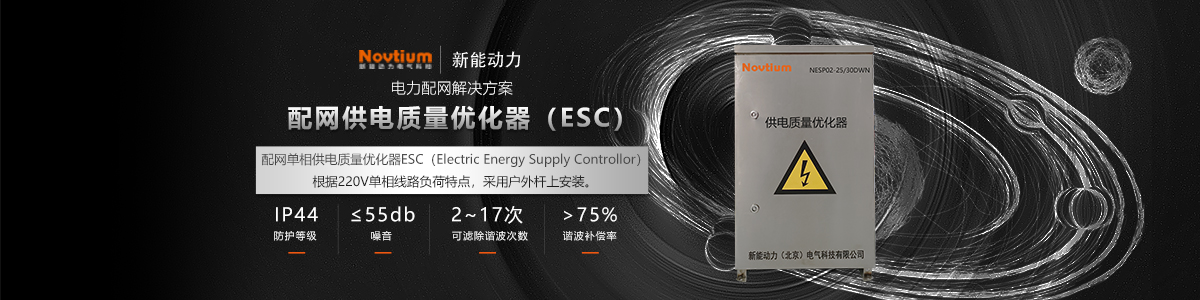

配网单相ESC介绍
新能动力研发生产的配网单相供电质量优化器ESC（Electic Energy Supply Controllor）根据220V单
相线路负荷特点，采用户外杆上安装。
不同于传统的机械调压或分级调压设备，其采用新电力电子半导体控制技术跟踪，响应速度快，
无过电压风险，同时具备高次谐波滤波及无功无级补偿功能，是保障供电系统末端电压合格率，降低供电线损，
保障供电系统设备安全。

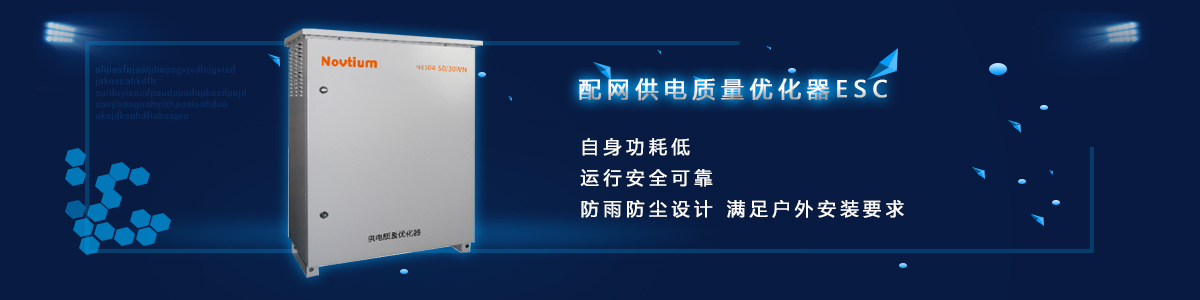

配网单相ESC 特点
采用新半导体技术，整机可靠性高
响应速度快，响应时间小于150 μs
自身功耗低
增加供电容量、降低损耗、净化电网，提高供电质量，
保障供电电压合格率
维护方便、箱式结构设计、易于安装和调试
设计使用寿命20年
模块采用密封技术，可良好适应恶劣环境，免维护，
运行安全可靠
瞬态稳定电网电压，消除电网闪变及瞬时跌落，同时
补偿无功、谐波
防雨防尘设计，满足户外安装要求
|
规格 |
NES02 |
NES02 |
NES02 |
NES02 |
NES02 |
NES02 |
|
|
额定电压/VAC |
220 |
||||||
|
额定电流/A |
45.5 |
90.9 |
136 |
45.5 |
68.2 |
90.9 |
|
|
额定容量/kVA |
±10 |
±20 |
±30 |
±10 |
±15 |
±20 |
|
|
输入电压范围/VAC |
220±30% |
220±50% |
|||||
|
额定电网频率/Hz |
50±10% |
||||||
|
过载电流倍数 |
150%（1min） |
||||||
|
稳压电子旁路过载倍数 |
500%（5S），2000%（200ms） |
||||||
|
工作效率 |
98.5% |
||||||
|
工作环境温度 |
-30~45℃ |
||||||
|
运行环境湿度 |
<95％，无凝露 |
||||||
|
冷却方式 |
强迫风冷 |
||||||
|
防护等级 |
IP44 |
||||||
|
工作海拔 |
0~3000m(＞2000m，需降容使用) |
||||||
|
噪音 |
≤55dB |
||||||
|
通信 |
TCP/IP网口，GPRS，蓝牙 |
||||||
|
保护 |
输出过流保护、直流电压过压保护、过补偿保护、过温保护等 |
||||||
|
界面 |
移动终端APP，实时电压电流数据显示，参数设定，故障记录 |
||||||
|
外形尺寸(W*D*H) |
520x210x400 |
550x230x420 |
550x230x420 |
550x230x420 |
580x250x450 |
580x250x450 |
|
|
线制 |
单相两线（L-N） |
||||||
|
无功调节范围 |
30%容性与感性 |
50%容性与感性 |
|||||
|
可滤除谐波次数 |
2~17次 |
||||||
|
谐波补偿率 |
>75% |
||||||
|
响应时间 |
<150μs |
||||||
|
允许电压骤升 |
30% |
50% |
|||||
|
允许电压骤降 |
50% |
75% |
|||||
|
允许电压闪变宽度 |
2s |
||||||
|
可靠性及寿命 |
设计寿命20年 |
||||||
|
规格 |
NES04-50/30WN |
NES04-100/30WN |
NES04-200/30WN |
NES04-250/30WN |
NES04-315/30WN |
NES04-400/30WN |
|||
|
额定电压/VAC |
400 |
||||||||
|
额定电流/A |
72 |
144 |
288 |
360 |
455 |
577 |
|||
|
额定容量/kVA |
±50 |
±100 |
±200 |
±250 |
±315 |
±400 |
|||
|
输入电压范围/VAC |
380±30% |
||||||||
|
额定电网频率/Hz |
50±10% |
||||||||
|
过载电流倍数 |
150%（1min） |
||||||||
|
稳压电子旁路过载倍数 |
500%（5S），2000%（200ms） |
||||||||
|
工作效率 |
98.5% |
||||||||
|
工作环境温度 |
-30~45℃ |
||||||||
|
运行环境湿度 |
<95％，无凝露 |
||||||||
|
冷却方式 |
强迫风冷 |
||||||||
|
防护等级 |
IP44 |
||||||||
|
工作海拔 |
0~3000m(＞2000m，需降容使用) |
||||||||
|
噪音 |
≤55dB |
||||||||
|
通信 |
TCP/IP网口，GPRS，蓝牙 |
||||||||
|
保护 |
输出过流保护、直流电压过压保护、过补偿保护、过温保护等 |
||||||||
|
界面 |
移动终端APP，实时电压电流数据显示，参数设定，故障记录 |
||||||||
|
外形尺寸(WxDxH)/mm |
620x500x890 |
750x600x950 |
1100x700x1000 |
||||||
|
线制 |
三相四线 |
|
无功调节范围 |
30%容性与感性 |
|
可滤除谐波次数 |
2~17次 |
|
谐波补偿率 |
>75% |
|
响应时间 |
<150μs |
|
允许电压骤升 |
30% |
|
允许电压骤降 |
50% |
|
允许电压闪变宽度 |
2s |
|
可靠性及寿命 |
设计寿命20年 |
