电能质量综合优化装置MEC模块
产品描述

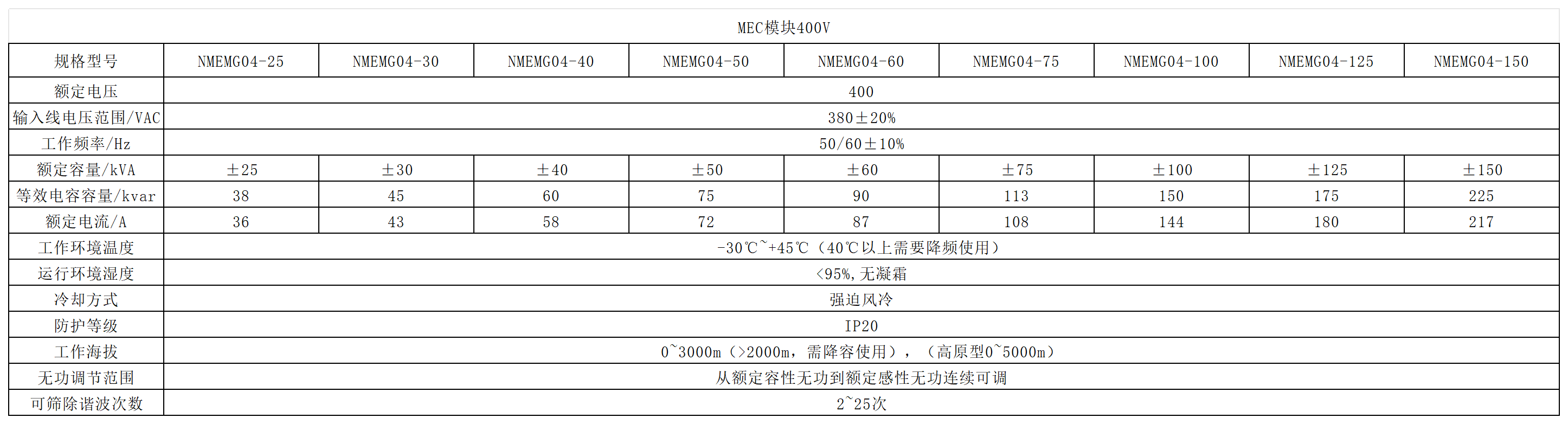

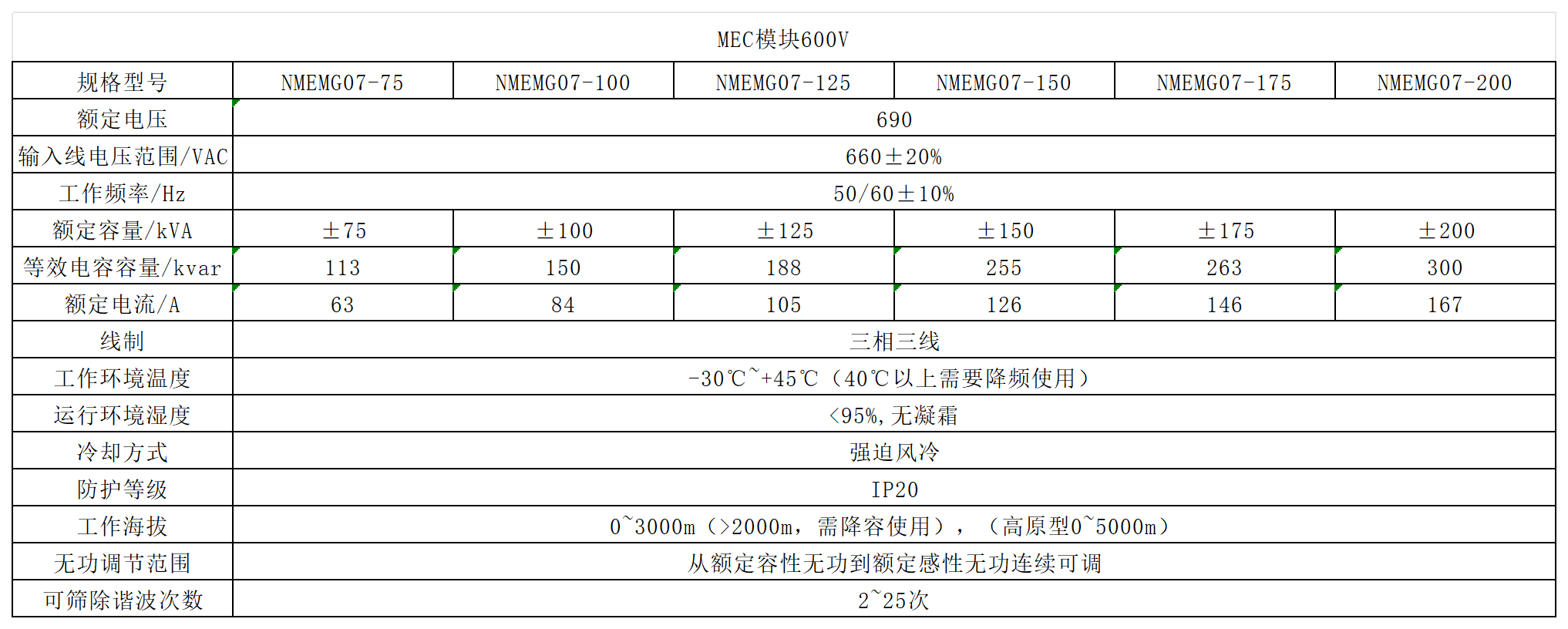

技术参数
MEC模块产品介绍
新能动力电能质量综合优化MEC模块，具有快速动态无功补偿，在极短时间内完成从额定容性无功到额定感性无功功率的相互转换，可以胜任对冲击性负荷的补偿，不会出现过补或欠补等问题，且滤除各相高次谐波，有效控制电网电压波动和闪变，抑制电网三相(电流)不平衡，阻尼电网谐振，适用于各种工况，是传统无功补偿设备所不能企及的。
MEC模块与TSC+APF技术以及SVG+APF技术比较
| 产品 | 新能动力MEC模块 | TSC+APF | 其他SVG+APF |
| 无功补偿能力 | 从额定容性至额定感性范围内无级调节，补偿效果好 | 分级投切调节，存在过补和欠补的情况，补偿效果较差 | 从额定容性至额定感性范围内无级调节，补偿效果好 |
| 补偿容量 | 模块标称容量即为装置的额定输出容量，选型简单 | 模块实际输出容量小于电容器的标称容量，需要利用公式进行折算，选型相对复杂 | 模块标称容量即为装置的额定输出容量，选型简单 |
| 全响应时间 | 全响应时间快，≤3ms | 全响应时间较长，≥30ms | 全响应时间快，≤3ms |
| 三相不平衡治理 | 三相交流电通过直流侧连接，可以调配功率，三相不平衡治理能力强 | 无此功能 | 三相交流电通过直流侧连接，可以调配功率，三相不平衡治理能力强 |
| 可靠性 | 模块单元并联，互为备份，故障单元不影响整机运行，可靠性高 | 自愈式电容器容值衰减后易与系统发生谐振，损坏系统中的设备，可靠性差 | 同一段母线上安装两套控制系统，之间可能存在干扰，可靠性低 |
| 环境适应能力 | 功率模块密封，独立风道，无需定期进行电路维护，大幅减少由灰尘导致的故障 | 所有部件均为敞开结构，运行容易受灰尘影响，出现故障 | 所有部件均为敞开结构，运行容易受灰尘影响，出现故障 |
| 使用寿命 | 采用进口的电力电子元器件IGBT，无易损件，设计使用寿命大于20年 | 自愈式电容器在使用过程中容值衰减较快，一般使用寿命为2~4年 | 采用进口的电力电子元器件IGBT，无易损件，设计使用寿命大于20年 |
| 安装尺寸 | 模块化设计，功率密度高，占地面积小 | 补偿和滤波采用两台柜体安装，占地面积大 | 补偿和滤波采用两台柜体安装，占地面积大 |
| 设备投资 | 无功和谐波治理容量矢量叠加，总的设备容量相对较低，设备总投资较低 | 无功和谐波治理容量算术相加，总的容量相对较大，设备投资较高 | 无功和谐波治理容量算术相加，总的容量相对较大，设备投资***高 |
MEC模块的特点
● MEC模块，单台容量30~200kVA
● 接口简单，方便接线，易并联
● 同时补偿无功、谐波、三相不平衡、晃电、电压闪变
● 独特纹波自消技术
● 集SVG、APF功能为一体，成本低
● 自身功耗低，占地面积小
● 独立风道设计，免维护
